库存中心当前位置:首页>(W)B5P-VH (LF)(SN)

实时供货

库存:56500 PCS可立即发货

货期:Factory Lead-Time:7-9 Weeks

询价数量:

定价(¥)(未税)

人民币(¥)美元($)
暂无价格
- :
图片仅供参考,请参考产品描述
Topsion零件编号:
816-(W)B5P-VH (LF)(SN)
型号:
(W)B5P-VH (LF)(SN)
制造商:
JST [ JST ] [ JST代理商 ]
描述:
CONN HEADER VH TOP 5POS 3.96MM
PDF:
下载
库存:
56500 PCS

暂无参数

其它资料

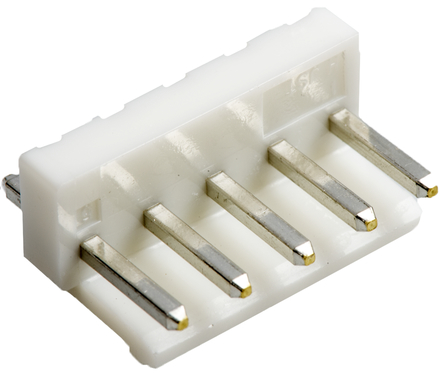

JST VH 系列 3.96mm节距 5路 (1排) 直向 PCB 针座, 焊接端接, 10A
产品详细信息

印刷电路板连接器 VH 底座

These VH Series of Locking Headers are available in Top Entry and Side Entry types and are UL 94V-0 rated with a Natural (White) colour and Tin plated posts.


3.96mm 线对线连接器 (JST) VH 系列

The VH Series of 3.96mm pitch Wire-to-Board Connectors from JST are capable of carrying a large current in a compact size.
Design features for the VH Series include box contacts, polarized housings and secure locking.

高可靠性、小尺寸、大数量连接器,用于印刷电路板,可实现大范围设备的连接,包括消费性电子设备的信号电路以及电源电路和输出电路。

额定电流7.0 A 交流/直流(使用 AWG #18 时)
额定电压250V 交流/直流
工作温度范围-25 °C → +85 °C(包括通电时的温度升高值)
触点电阻初始/小于等于 10 mΩ

环境测试后/小于等于 20 mΩ
绝缘电阻至少 1000 MΩ
Vs. 电压1500 V 交流/1 分钟
线范围AWG #22 → #18
兼容的印刷板厚度1.6 mm
已注册标准E 60389 认证

LR20812 认证

R75122(符合 DIN / VDE 0627 标准)
产品技术参数
主体向性
端接方法焊接
类型线对板
系列VH
系列号B5P
节距3.96mm
行数1
触点数目5
触点材料黄铜
额定电压250 V 交流/直流
额定电流10A
标准包装500
颜色自然色
