库存中心当前位置:首页>(G)SM04B-SRSS-TB

实时供货

库存:56500 PCS可立即发货

货期:Factory Lead-Time:7-9 Weeks

询价数量:

定价(¥)(未税)

人民币(¥)美元($)
暂无价格
- :
图片仅供参考,请参考产品描述
Topsion零件编号:
816-(G)SM04B-SRSS-TB
型号:
(G)SM04B-SRSS-TB
制造商:
JST [ JST ] [ JST代理商 ]
描述:
CONN HEADER SH 4POS SIDE 1MM TIN
PDF:
下载
库存:
56500 PCS

暂无参数

其它资料

JST SH 系列 1mm节距 4路 (1排) 直角 PCB 针座, 焊接端接, 1A
此图片代表整个产品系列,仅供参考。
产品详细信息

侧面接入 SMT 插头

侧面接入 1 毫米节距 SMT 管座,包含焊片以提供额外的机械支持。与压接端子外壳配用。

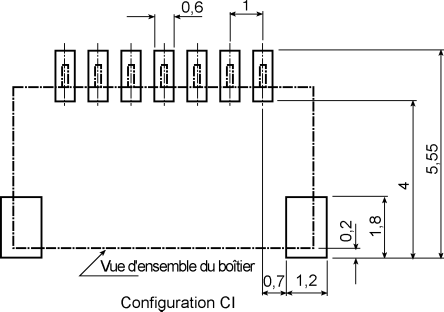

http://china.rs-online.com/largeimages/L0311661-10.gif

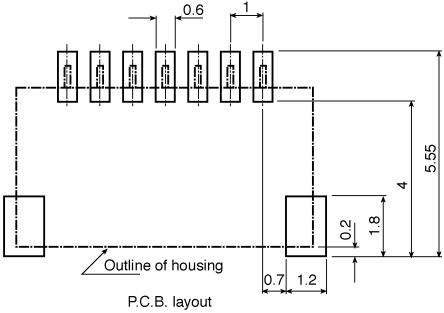

http://china.rs-online.com/largeimages/L311661-01.gif


1.0 毫米线到板互连系统-信号

1.0mm 线对板 - JST SH 系列

JST SH 连接器是一种节距为 1 mm 的极其紧凑、多功能的线对板互连系统,采用表面安装技术和预端接导线。 有 2 路、3 路、4 路 8 路和 10 路型号,这个高质量产品系统适合于板空间有限的多种应用。

插入力小
薄型
节约时间和成本的预端接导线
极化外壳

额定电流0.7A
额定电压50V
触点材料镀锡磷青铜
绝缘材料PBT 到 UL94V-0
触点电阻初始 20mΩ
额定温度-25 到 +85°C
产品规格
额定电流1 A 交流/直流(与 AWG #28 一起使用时)
额定电压50 V 交流/直流
工作温度范围-25°C 至 +85°C(包括通电时的温度升高值)
触点电阻初始/小于等于 20 mΩ
环境测试后/小于等于 40 mΩ
绝缘电阻大于等于 100MΩ
Vs. 电压交流 500V / 1 分钟
线范围导线规格/ AWG #32 至 #28
护套直径/ Ø0.4 至 Ø0.8 (mm)
已注册标准E 60389 认证
LR20812 认证
产品技术参数
主体向性  直角
端接方法焊接
类型有罩针座
系列SH
节距1.00mm(0.039")
行数1
触点数目4
触点材料铜合金
额定电压50 V 交流/直流
额定电流1A

标准包装3000
颜色自然色
